Trépans tricônes
Forets tricônes|TCI et trépans coniques à rouleaux à dents en acier pour le forage de roches
Les forets tricônes, également connus sous le nom de forets à cône à rouleaux, sont largement utilisés dans le forage pétrolier et gazier, l'exploitation minière, le forage géothermique, le forage de puits d'eau et l'exploration géologique.
Ces trépans comportent trois cônes rotatifs équipés de dents en acier ou d'inserts en carbure de tungstène (TCI) qui écrasent et broyent les formations rocheuses pendant les opérations de forage.
TANK propose une gamme complète de trépans tricônes standard IADC conçus pour différentes formations rocheuses, des formations molles aux formations abrasives extrêmement dures.
Nos trépans tricônes sont conçus avec :
- Corps en acier allié à haute résistance-
- Systèmes de roulements et de joints de précision
- Inserts avancés en carbure de tungstène
- Structures de coupe optimisées pour différentes formations
Cela garantit des taux de pénétration élevés, une longue durée de vie et un coût de forage par mètre inférieur.
|
Type de formation |
Code CID |
Type de bits |
Applications typiques |
|
Formation douce |
117, 127, 137, 217 |
Embout tricône à dents en acier |
Forage de puits d'eau, forage de schiste mou |
|
Formation moyennement molle |
417, 427, 437, 447, 517, 527 |
Peu tricône de TCI |
Forage de grès, d'argile |
|
Formation moyenne |
537, 617, 627 |
Peu tricône de TCI |
Calcaire, schiste moyen |
|
Formation moyennement dure |
637 |
Peu tricône de TCI |
Granit, calcaire dur |
|
Formation dure |
737 |
Peu tricône de TCI |
Quartzite, basalte |
|
Formation extrêmement dure |
737, 837 |
Peu tricône de TCI |
Granit dur, minerai de fer |

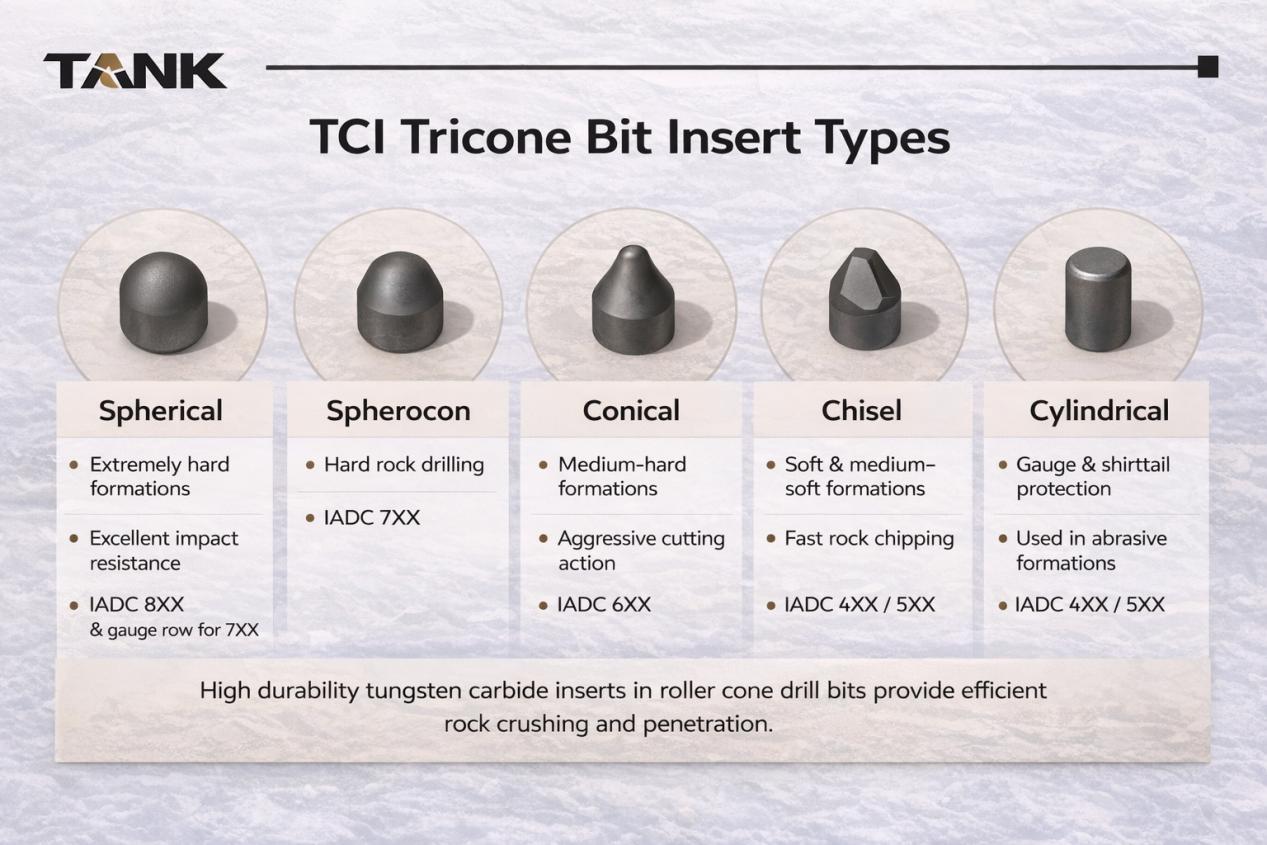

Inserts pour embouts tricônes TCI – Types de structures de coupe
Les inserts en carbure de tungstène (TCI) sont les composants de coupe les plus critiques d'un foret tricône. Ces inserts sont en contact direct avec la formation rocheuse et sont responsables de l'écrasement, de la pénétration et de la rupture de la roche lors des opérations de forage.
Les inserts TCI sont fabriqués à partir de poudre de carbure de tungstène combinée à un liant au cobalt, offrant une excellente dureté, résistance à l'usure et aux chocs.
Différentes formes d'inserts sont conçues pour différentes formations rocheuses et conditions de forage. La sélection du type de plaquette approprié contribue à améliorer l’efficacité du perçage, le taux de pénétration et la durée de vie du foret.
Voici les types d’inserts les plus couramment utilisés dans les forets tricônes TCI.
Inserts sphériques
Les inserts sphériques sont principalement utilisés pour les formations extrêmement dures telles que le quartzite, le basalte et le minerai de fer.
Ces inserts fournissent :
- Excellente résistance aux chocs
- Haute durabilité dans les formations abrasives
- Risque réduit de casse des inserts
Ils sont couramment utilisés dans les trépans tricônes de la série IADC 8XX et parfois dans les rangées de jauges des embouts IADC 7XX.
Inserts Spherocon
Les inserts Spherocon sont intermédiaires entre les inserts sphériques et coniques.
Ils sont principalement utilisés dans les applications de forage de roches dures telles que le granit et le calcaire dur.
Principales caractéristiques :
- Pénétration et durabilité équilibrées
- Rayon de courbure plus grand que les inserts coniques
- Convient aux trépans tricônes de la série IADC 7XX
Inserts coniques
Les inserts coniques sont largement utilisés pour les formations moyennement-dures.
Ils fournissent :
- Taux de pénétration plus élevé
- Action de coupe plus agressive
Cependant, comparées aux inserts sphériques, les inserts coniques ont une durabilité inférieure dans les formations extrêmement dures.
Application typique : trépans tricônes série IADC 6XX
Inserts de burin
Les inserts de burin sont principalement utilisés pour les formations molles et moyennement-douces.
Ces inserts sont conçus pour :
- Fournit un écaillage rapide des roches
- Améliorer le taux de pénétration du forage
Ils sont couramment utilisés dans les trépans tricônes des séries IADC 4XX et 5XX.
Inserts cylindriques
Les inserts cylindriques sont généralement utilisés pour la protection des jauges et la protection des queues de chemise.
Leur objectif principal est de protéger la surface du cône de l'usure lors du forage de formations abrasives.
Forets tricônes – Foire aux questions
Q : Qu'est-ce qu'un foret tricône ?
R : Un foret tricône, également connu sous le nom de foret à cône à rouleaux, est un type d'outil de forage largement utilisé dans le forage pétrolier et gazier, le forage de puits d'eau, l'exploration minière, le forage géothermique et le forage de construction.
Il se compose de trois cônes rotatifs équipés de dents en acier ou d'inserts en carbure de tungstène (TCI).
Pendant le forage, les cônes tournent et écrasent les formations rocheuses pour obtenir une pénétration efficace dans la roche.
Les forets tricônes sont conçus pour fonctionner dans des formations molles, moyennes, dures et extrêmement dures, en fonction de leur structure de coupe et de leur classification IADC.
Q : Que signifie le code IADC pour les trépans tricônes ?
R : Le code IADC est un système de classification créé par l'Association internationale des entrepreneurs en forage (IADC) pour normaliser la conception des forets tricônes.
Le code IADC contient normalement trois chiffres, par exemple :
CID 437/537/637/737
Chaque chiffre représente des informations de conception spécifiques.
|
Chiffre |
Signification |
|
Premier chiffre |
Type d'embout (dent en acier ou TCI) |
|
Deuxième chiffre |
Dureté de formation |
|
Troisième chiffre |
Conception et protection des roulements |
L'utilisation du code IADC permet aux ingénieurs de forage de sélectionner rapidement le trépan tricône adapté à leurs conditions de forage.
Q : Quelle est la différence entre les dents en acier et les tricônes TCI ?
R : La principale différence réside dans la structure de coupe.
Embouts tricônes à dents en acier
• Dents en acier fraisé
• Utilisé pour les formations molles
• Taux de pénétration du forage élevé
Formations typiques :
• Grès
• Argile
• Calcaire tendre
• Schiste
Embouts tricônes TCI (insert en carbure de tungstène)
• Inserts en carbure de tungstène
• Utilisé pour les formations moyennes à extrêmement dures
• Durée de vie plus longue
Formations typiques :
• Calcaire
• Granit
•Quartzites
• Basalte
Q : Comment puis-je choisir le bon trépan tricône pour ma formation ?
R : La sélection du bon foret tricône dépend principalement de :
• Dureté de la formation rocheuse
• Résistance à la compression des roches (UCS)
• Application de forage
• Taille du trou
• Paramètres de forage (RPM et WOB)
Exemple de sélection de formation :
|
Type de formation |
Recommandé CID |
|
Formation douce |
117 / 127 / 137 |
|
Moyen doux |
417 / 437 |
|
Moyen |
537 / 617 |
|
Moyennement dur |
637 |
|
Dur |
737 |
|
Extrêmement dur |
837 |
Fournir des informations sur la formation aide les fournisseurs à recommander le foret le plus approprié.
Q : Quelles formations conviennent aux trépans tricônes à dents en acier ?
R : Les trépans tricônes à dents en acier sont conçus pour les formations molles et moyennement-molles où une vitesse de forage élevée est requise.
Les formations typiques comprennent :
• Grès
• Argile
• Pierre de boue
• Calcaire tendre
• Schiste mou
Les trépans à dents en acier offrent un taux de pénétration plus élevé, ce qui les rend idéaux pour le forage de puits d'eau et le forage pétrolier peu profond.
Q : Quelles formations conviennent aux trépans tricônes TCI ?
R : Les trépans tricônes TCI sont conçus pour les formations moyennes à extrêmement dures.
Les formations typiques comprennent :
• Calcaire
• Dolomie
• Granit
•Quartzites
• Basalte
Les inserts en carbure de tungstène offrent une résistance élevée à l'usure et une durée de vie plus longue.
Q : Quelles applications de forage utilisent des forets tricônes ?
R : Les trépans tricônes sont largement utilisés dans de nombreuses industries de forage.
Les applications typiques incluent :
• Forage pétrolier et gazier
• Forage de puits d'eau
• Forages d'exploration minière
• Forage géothermique
• Forage de construction
• Exploration géologique
En raison de leur polyvalence, les tricônes restent l’un des outils de forage les plus utilisés dans le monde.
Q : Quelles informations doivent être fournies lors de l'envoi d'une demande de prix pour des trépans tricônes ?
R : Pour recevoir un devis précis pour les forets tricônes, il est recommandé de fournir les informations suivantes :
|
Informations sur la demande de prix |
Exemple |
|
Taille du trou |
8 1/2", 12 1/4" |
|
Type de formation |
Moyennement dur |
|
Code CID |
537 |
|
Type de bits |
Dent en acier ou TCI |
|
Type de filetage |
Enregistrement API |
|
Application |
Forage de puits d'eau |
|
Quantité |
20 pièces |
Fournir des informations détaillées permet au fournisseur de recommander la conception d’embout la plus appropriée.
Q : Quels sont les avantages des forets tricônes TANK ?
R : Les trépans tricônes TANK sont conçus pour des performances et une durabilité élevées.
Les principaux avantages comprennent :
• Structure de coupe optimisée
• Inserts en carbure de tungstène de haute-qualité
• Système de roulement de précision
• Technologie avancée de rechargement
• Taux de pénétration élevé
• Coût de forage réduit par mètre
Ces fonctionnalités contribuent à améliorer l’efficacité du forage dans diverses formations.
Q : Les trépans tricônes peuvent-ils être personnalisés ?
R : Oui.
Les trépans tricônes peuvent être personnalisés en fonction des exigences du projet, notamment :
• Diamètre du foret
• Connexion filetée
• Structure de coupe
• Protection des jauges
• Type de roulement
Les conceptions personnalisées contribuent à améliorer les performances de forage dans des conditions géologiques spécifiques.
Q : Fournissez-vous des forets tricônes OEM ?
R : Oui.
TANK fournit des forets tricônes OEM et personnalisés pour les distributeurs, les entrepreneurs en forage et les fabricants d'équipements.
Les services OEM incluent :
• Marquage de logo personnalisé
• Emballage spécial
• Conception d'embouts personnalisés
Q : Combien de temps dure généralement un trépan tricône ?
R : La durée de vie d’un foret tricône dépend de :
• Dureté de formation
• Paramètres de forage
• Conception des embouts
• Conditions de fonctionnement
Dans la plupart des projets de forage, un trépan tricône correctement sélectionné peut réduire considérablement le coût par mètre et améliorer l'efficacité du forage.
Nous sommes reconnus-comme l'un des principaux fabricants et fournisseurs de tricônes en Chine. Bienvenue dans la vente en gros de trépans tricônes de haute qualité fabriqués en Chine ici à partir de notre usine. Pour un service personnalisé, contactez-nous dès maintenant.
